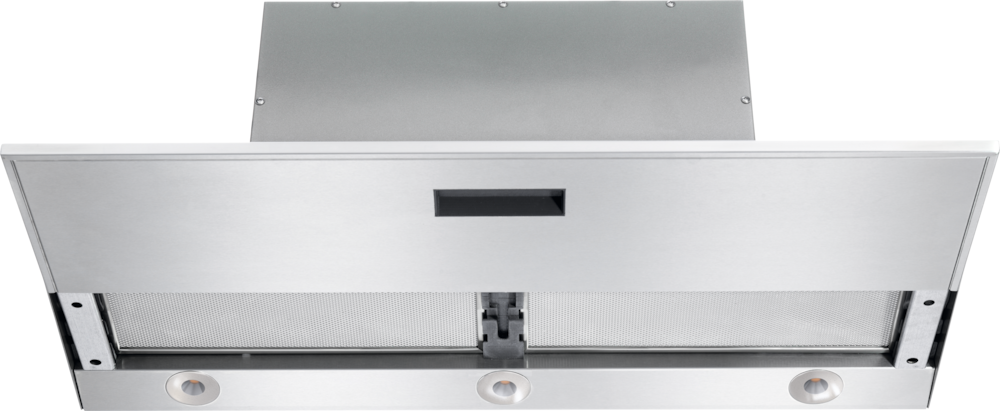

DA 3598 EXTA Edelstahl

1. Abluft, Umluft mit Umbausatz DUU 150, wenn die Luft nach oben aus dem Schrank geführt wird., 2. Der Schrankkorpus ist gegenüber der Schranktür um 38 mm zu kürzen., 3. Montage ist auch in einem 600 mm breiten Schrank möglich. In diesem Fall muss die Schranktür nach oben öffnen, damit die Fettfilter zugänglich sind. Gleiches gilt auch für die Nebenschränke., 4. Abluftanschluss alternativ nach hinten., 5. Der Oberschrank kann nach der Montage mit einer Zwischenwand versehen werden. Einschübe für die Fettfilter und bei Umluftbetrieb für die Geruchsfilter müssen dabei zugänglich bleiben., 6. Ist ein Unterboden vorhanden, müssen Öffnungen vorgesehen werden, um die Haltekraft des Wrasenschirms einzustellen., Beispiele: , a) Der Schrank verfügt, wie abgebildet, über seitliche Ausbauten., b) Die Dunstabzugshaube ist in einem 60 cm breiten Schrank mit Seitenschränken montiert., Bei den Maßen für Schrankhöhe und Ausschnitte ist montiertes Zubehör zu berücksichtigen, (z.B. Schalldämpfer, XKM-Modul).
